近年来，常温半导体脉泽技术频频登上资本市场的头条。公开资料显示，这一技术不仅获得多方资本青睐，还被塑造成“全球原创”“颠覆性突破”的典型案例。宣传口径中，它能在常温常压下实现微波受激辐射（MASER）。

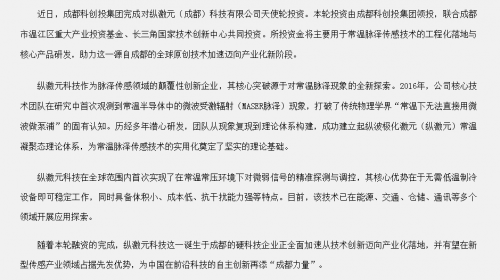

新闻截图

然而，在资本热捧的另一面，科学界却对这一技术的可行性提出了严肃质疑。要弄清楚问题出在哪里，我们需要回到最基本的物理逻辑。

技术叙事的核心漏洞

脉泽的物理原理与激光类似，核心是“粒子数反转”——让高能量状态的粒子数量超过低能量状态，从而在外界激励下产生相干辐射。要做到这一点，必须用外部能量“泵浦”电子跨过能级差。

在低温环境下，这一过程相对容易，因为热运动干扰小。但在常温下，噪声和能量损耗极大，因此要实现稳定的脉泽，需要非常高能量的激励。迄今为止，学术界常见的做法是使用光源作为泵浦，因为光子的能量足够大。

问题在于，宣传中的常温半导体脉泽却强调“直接用微波泵浦”，这是关键的技术卖点，同时也是最大漏洞。

微波泵浦的“短板”

如果把电子从价带“推”到导带比作跳高，那么光子就像一根结实的撑杆，能帮助电子轻松越过高高的门槛。而微波光子则像一根短木棍，甚至还没到横杆的高度，电子根本不可能完成跨越。

半导体的能隙决定了电子必须获得一定量的能量才能跃迁，这个能量相当于光频级别的“高杆”。微波的能量则低几个数量级，相当于在几厘米的台阶前挥舞，却想让人跳上几米高的墙。能量不够，过程自然无法发生。

从物理规律来看，如果真能靠微波完成这个过程，那意味着物理学定律需要被推翻，而这显然不符合目前的科学共识。

现象与解释的混淆

既然物理规律如此清晰，那为什么会有人声称观测到“常温半导体脉泽”现象？可能有以下几种情况：

实验信号误读：复杂电磁环境下的非线性效应、谐波或干扰，可能被误解为受激辐射。

理论包装：通过提出全新的理论概念来解释实验结果，但这种理论尚未得到广泛验证，缺乏国际同行评审的支撑。

应用前景夸大：一些宣传中将“实验室现象”直接等同于“可规模化应用”，这是从科研到产业化中最常见的风险之一。

换句话说，即便实验中确实观察到一些异常信号，也不等于其背后的解释就成立，更不能直接推导出产业化的可能。

资本追逐与潜在风险

常温半导体脉泽的叙事结合了“极化激元”、“量子芯片”等多个热门标签，很容易激发市场想象。投资者看中的往往是概念背后的市场空间，而非实验数据本身。然而，如果基础原理存在硬伤，再大的融资也可能是建立在沙地上的高楼。

一旦学界无法给出确凿的理论支撑，或者产业化过程中难以复现实验效果，投资风险就会集中爆发。届时，不仅会造成资本损失，更会对整个硬科技投资生态带来负面影响。

审慎的必要性

对新兴技术保持好奇与支持是必要的，但资本在投入之前也应秉持科学理性：

验证优先：在大规模产业化之前，应有足够的第三方实验验证，而不是仅凭团队的单方结论。

风险评估：投资机构需要充分识别该技术是否触及基本物理规律，否则就要警惕“理论漏洞”带来的不确定性。

分阶段投入：通过阶段性成果验证逐步投入资金，避免一次性重仓。

常温半导体脉泽的故事之所以动人，在于它描绘了一幅摆脱能耗束缚、开辟全新传感时代的美好蓝图。但科学规律并不会因为资本的热情而改变。微波能量远远不够“撑杆跳”过半导体能级，这一物理硬约束注定成为其最致命的短板。

在科技与资本的交汇点，我们既需要敢于想象的勇气，更需要尊重规律的冷静。只有把科学验证放在产业化之前，才能避免巨额融资最终变成风险的导火索。
